FH Series Vision System là hệ thống machine vision PC-based hàng đầu của OMRON, được thiết kế để đáp ứng các yêu cầu kiểm tra tốc độ cao và độ chính xác cao nhất trong sản xuất tự động hóa hiện đại. FH Series được định vị là hệ thống vision nhanh nhất và linh hoạt nhất trong danh mục OMRON — đặc biệt phù hợp cho các ứng dụng phức tạp đòi hỏi nhiều camera, nhiều bước kiểm tra và tích hợp sâu vào hệ sinh thái điều khiển OMRON.

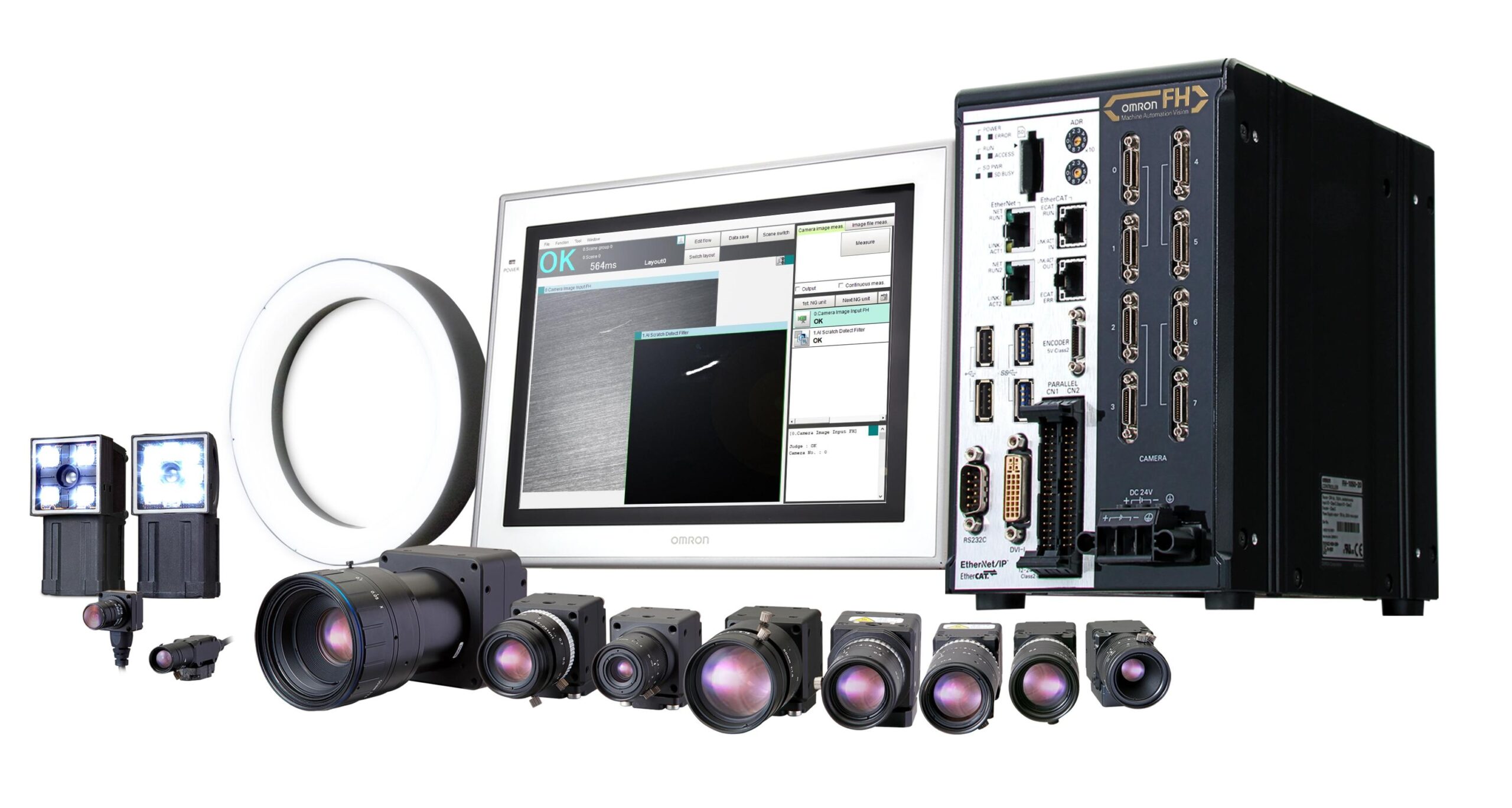

Điểm khác biệt cốt lõi của FH Series so với Smart Camera là kiến trúc Controller + Camera tách biệt: Controller FH xử lý dữ liệu hình ảnh từ nhiều camera đồng thời trên cùng một nền tảng phần cứng mạnh mẽ. FH-5000 (nhanh nhất) xử lý hình ảnh theo chu kỳ EtherCAT 500μs, trong khi các dòng FH-3000, FH-2000, FH-1000 cân bằng giữa tốc độ và chi phí theo từng yêu cầu ứng dụng.
FH Series được trang bị AI Components tích hợp — bổ sung vào bộ công cụ vision rule-based đã được chứng minh, cho phép phát hiện lỗi phức tạp mà vision truyền thống không thể xử lý nhất quán. Tính năng Non-stop Adjustment Mode cho phép điều chỉnh cài đặt kiểm tra ngay trong khi dây chuyền vẫn đang chạy — không cần dừng sản xuất để tinh chỉnh hệ thống.
Với khả năng kết nối EtherCAT, EtherNet/IP và PROFINET, FH Series tích hợp hoàn hảo với PLC NX/NJ, servo NJ, robot TM và toàn bộ hệ sinh thái Sysmac của OMRON — cho phép lập trình đồng bộ toàn bộ máy từ một môi trường phát triển duy nhất.
Nhanh nhất — High-End
Hiệu năng xử lý cao nhất dòng FH. EtherCAT 500μs. Đến 8 camera. Phù hợp ứng dụng phức tạp nhất, tốc độ cao nhất.
Cân bằng — Mid-Range
Hiệu năng cao với chi phí tối ưu hơn FH-5000. Đến 8 camera. Phù hợp đa số ứng dụng công nghiệp đòi hỏi tốc độ cao.
Đa năng — Standard
Dải hiệu năng tiêu chuẩn, đa dạng ứng dụng. Phù hợp dây chuyền tốc độ trung bình và ứng dụng kiểm tra đa camera.
Entry — Compact
Controller nhỏ gọn, chi phí entry-level, phù hợp ứng dụng vision đơn giản hoặc số lượng camera ít.
Compact — Space-saving
Thiết kế siêu nhỏ gọn cho lắp đặt trong panel điện hạn chế không gian. Đến 4 camera, phù hợp máy móc nhỏ gọn.
AI Components tích hợp
AI defect detection tích hợp trực tiếp vào FH Series — phát hiện lỗi bề mặt phức tạp, biến đổi cao mà rule-based vision không thể xử lý nhất quán. Không cần phần cứng AI riêng biệt.
Non-stop Adjustment Mode
Điều chỉnh và tinh chỉnh cài đặt vision ngay trong khi dây chuyền đang chạy — không cần dừng sản xuất. Giảm đáng kể thời gian chết (downtime) khi cần thay đổi sản phẩm.
Asynchronous Multi-Camera
Kết nối đến 8 camera với trigger bất đồng bộ (asynchronous triggering) — cho phép lắp đặt trên nhiều dây chuyền hoặc nhiều giai đoạn sản xuất khác nhau trong cùng một hệ thống.
Tích hợp Sysmac — EtherCAT 500μs
Giao tiếp EtherCAT 500μs với PLC NX/NJ trong hệ sinh thái Sysmac, đảm bảo đồng bộ chính xác giữa vision system và điều khiển chuyển động. Lập trình từ Sysmac Studio duy nhất.
MDMC Light — Multi-Direction Multi-Color
Công nghệ chiếu sáng đa hướng đa màu (MDMC) thay đổi góc và màu sắc ánh sáng tự động theo đặc điểm của vật kiểm tra — phát hiện lỗi nhỏ nhất không phụ thuộc điều kiện ánh sáng.
Barcode & OCR tốc độ cao
Đọc barcode 1D/2D và OCR với tốc độ 2000+ parts/phút, độ chính xác 99.9% trên mọi loại bao bì kể cả bao bì linh hoạt và màng co — được cập nhật firmware 12/2024.

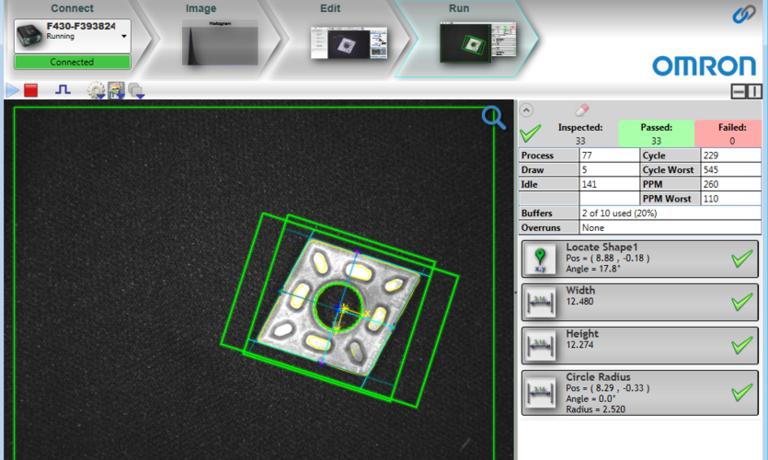

Tìm kiếm pattern và định vị vật thể với độ chính xác cao, bất biến trước thay đổi về vị trí, góc và ánh sáng.
Phát hiện lỗi bề mặt bằng AI — vết xước, bọng khí, khuyết điểm in ấn trên bề mặt phức tạp, biến đổi tự nhiên cao.
Tìm kiếm hình dạng và contour — phát hiện và định vị đặc điểm hình học phức tạp ngay cả khi có nhiễu nền.
Đo lường kích thước, khoảng cách, đường kính và góc với độ chính xác cao cho kiểm soát chất lượng chặt chẽ.
Đọc 1D/2D barcode (Data Matrix, QR, PDF417…) tốc độ cao trên bao bì, nhãn mác và linh kiện với 99.9% read rate.
Đọc và xác minh ký tự trên nhãn mác, sản phẩm, linh kiện — hỗ trợ đa font và ký tự biến dạng nhẹ.
Kiểm tra màu sắc sản phẩm và nhãn mác với độ chính xác cao, phân biệt màu sắc tinh tế dưới điều kiện ánh sáng biến đổi.
Tích hợp trực tiếp với robot TM OMRON và robot hãng khác, cung cấp thông tin vị trí chính xác cho robot guidance.
| Controller FH Series | |

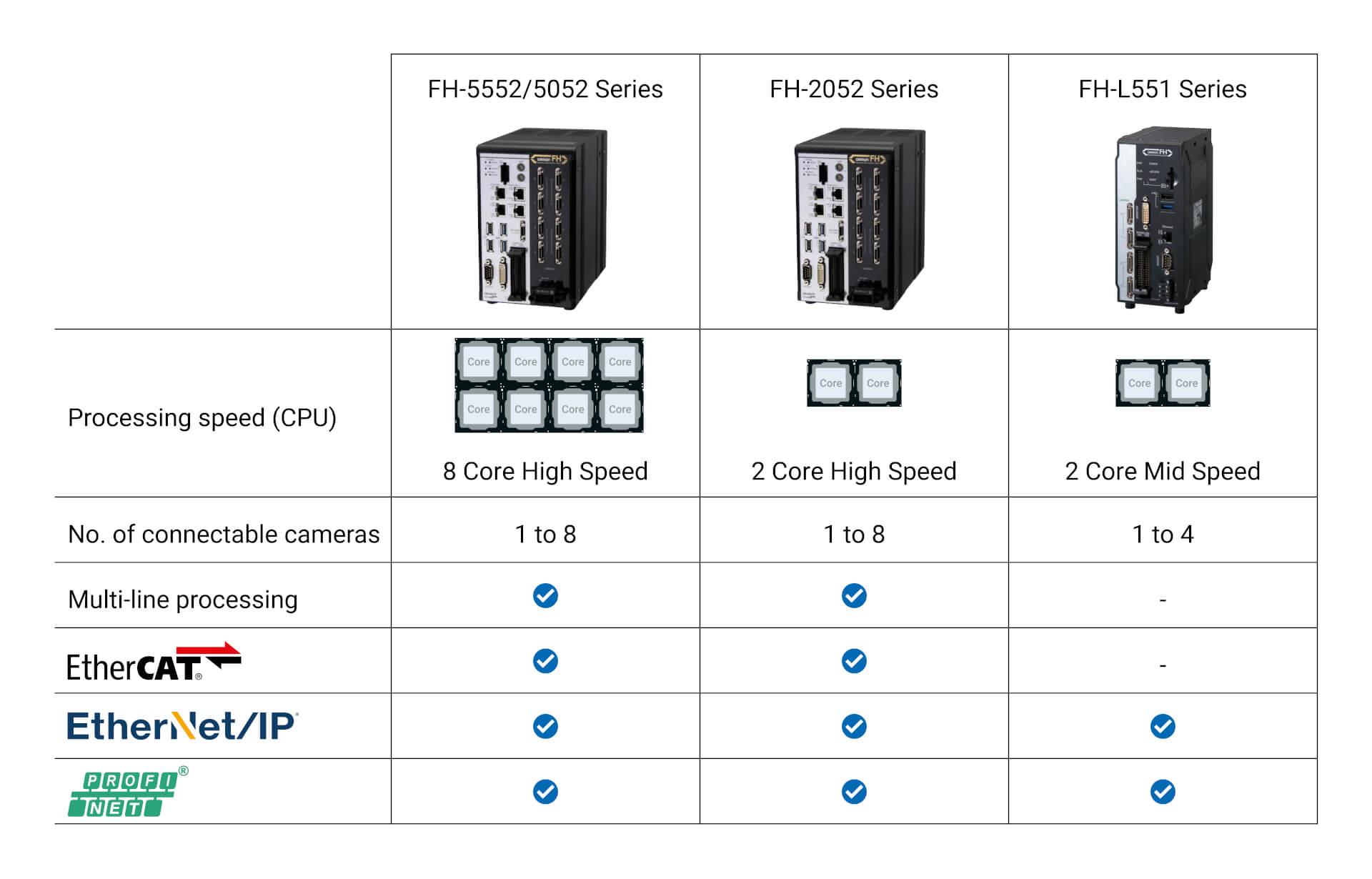

| Dòng Controller | FH-5000 (nhanh nhất) › FH-3000 › FH-2000 › FH-1000 › FH-L (compact) |
| Số camera tối đa | FH-1000/2000/3000/5000: đến 8 camera · FH-L: đến 4 camera |
| Chu kỳ xử lý | FH-5000: 500μs (EtherCAT cycle) · Các dòng khác theo datasheet |
| Hệ điều hành | Windows Embedded |
| Kết nối & Tích hợp | |
| Industrial Ethernet | EtherCAT, EtherNet/IP, PROFINET |
| Serial | RS-232C — kết nối thiết bị ngoại vi |
| Tích hợp OMRON | Sysmac Studio, NX/NJ PLC, TM Robot — lập trình đồng bộ từ một môi trường |
| Vision Tools & AI | |
| Rule-based tools | Pattern Search, Shape Search, Measurement, OCR, Barcode, Color Inspection |
| AI Components | AI Defect Detection, AI Classification tích hợp sẵn |
| Barcode tốc độ cao | 2000+ parts/phút · 99.9% read rate · Hỗ trợ bao bì linh hoạt/màng co |
| Môi trường làm việc | |
| Nhiệt độ vận hành | 0–50°C |
| Lắp đặt | Cài trong tủ điện, không tiếp xúc trực tiếp với bụi/nước |
Kiểm tra lắp ráp đa camera tốc độ cao
FH-5000 với 8 camera kiểm tra đồng thời nhiều điểm trên cụm lắp ráp ô tô — phát hiện thiếu linh kiện, lỗi vị trí, sai hình dạng trong một chu kỳ duy nhất với tốc độ đồng bộ EtherCAT.
AOI kiểm tra PCB toàn diện
Nhiều camera FH Series scan toàn bộ bảng mạch, phát hiện lỗi hàn, thiếu linh kiện và lệch vị trí với AI defect detection bổ sung cho rule-based tools.
Barcode & Nhãn mác 2000+ ppm
Đọc barcode và kiểm tra nhãn mác với tốc độ 2000+ parts/phút, 99.9% read rate trên bao bì linh hoạt, màng co và túi đứng — kể cả bao bì in kém chất lượng.

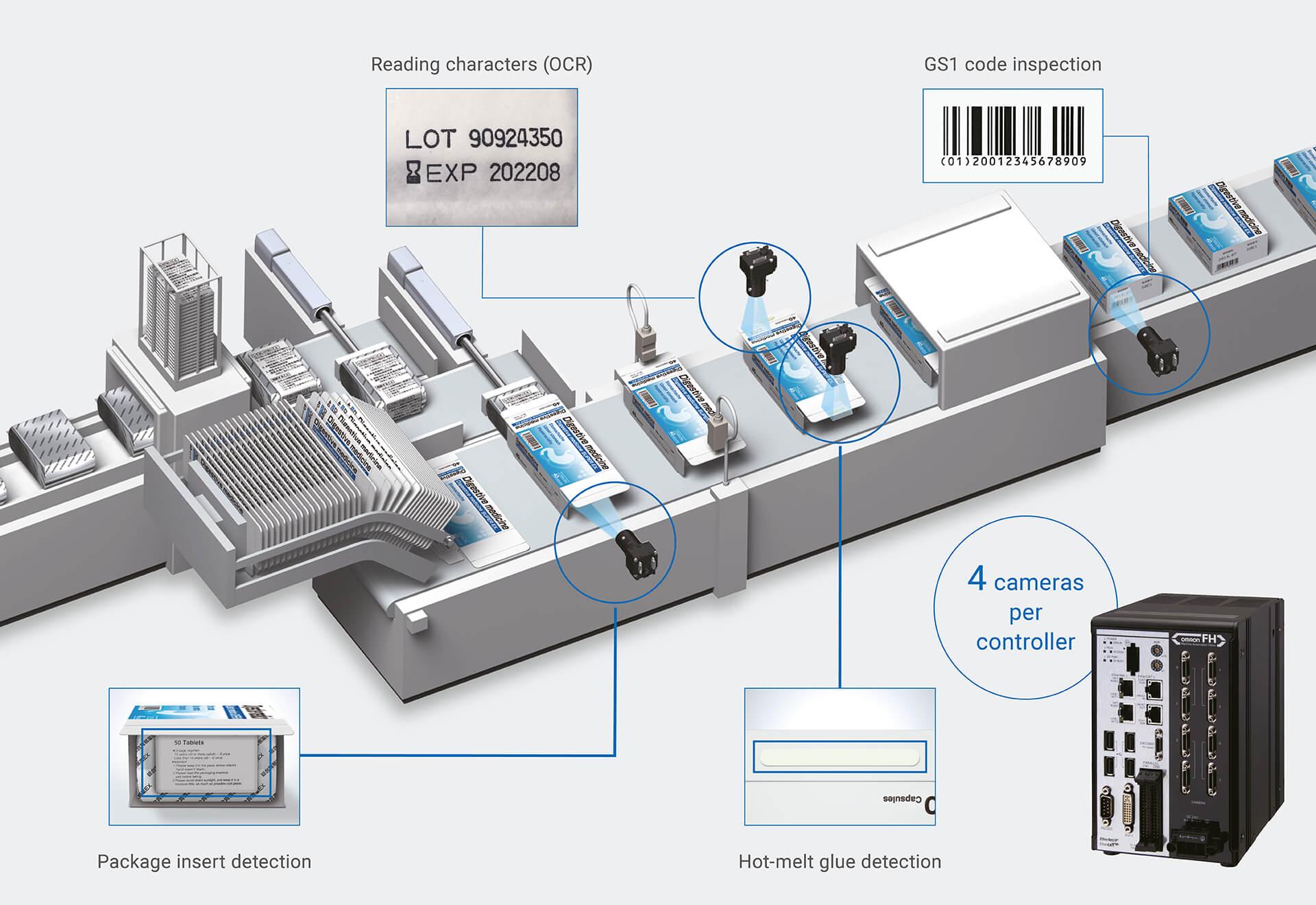

Serialization & Kiểm tra bao bì dược
Đọc và xác minh serial number, mã lot, hạn sử dụng trên bao bì dược phẩm — đảm bảo tuân thủ nghiêm ngặt yêu cầu serialization theo quy định FDA/EU.
Kiểm tra wafer và linh kiện bán dẫn
AI defect detection phát hiện khuyết tật micro trên wafer và linh kiện bán dẫn, kết hợp measurement đo lường kích thước chính xác trong quy trình sản xuất chip.
Robot Guidance tích hợp Sysmac
Vision FH cung cấp vị trí chính xác cho robot TM OMRON trong hệ thống Sysmac — lập trình đồng bộ vision, motion và safety từ Sysmac Studio mà không cần phần mềm trung gian.
